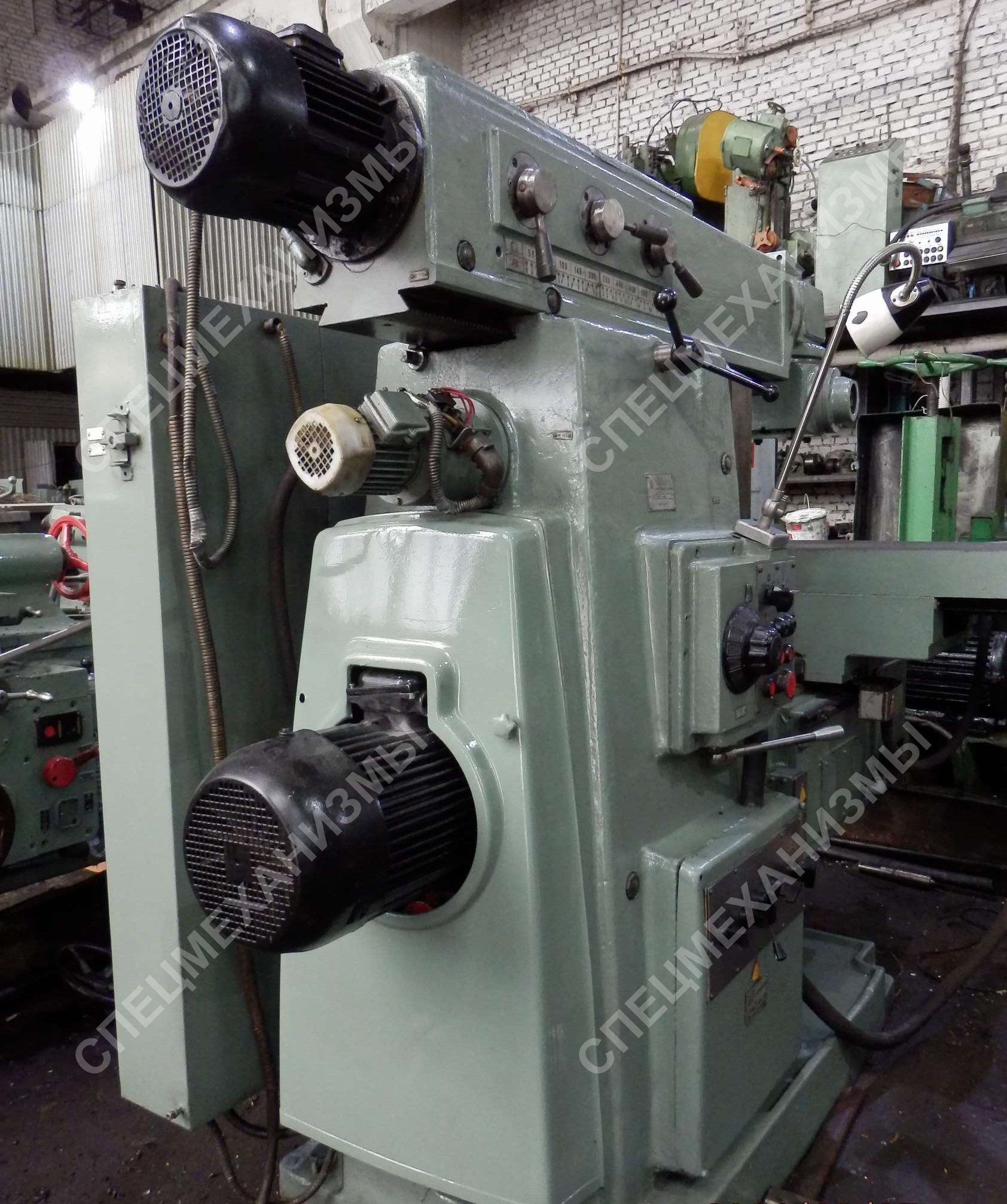

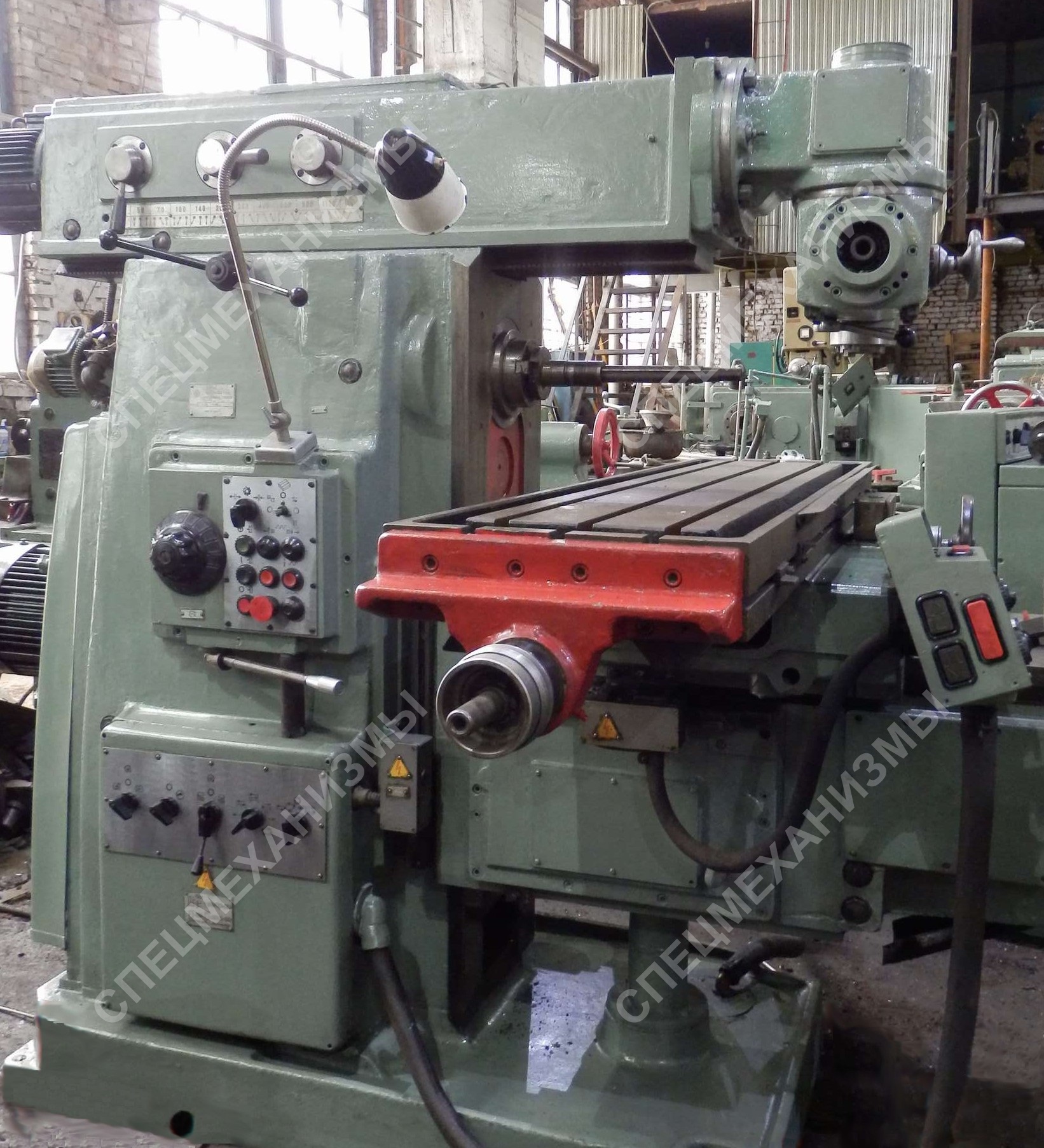

Станок универсально-фрезерный мод. 6Т83Ш

Стоимость: Уточняйте

Широкоуниверсальный фрезерный станок мод. 6Т83Ш предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяется для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

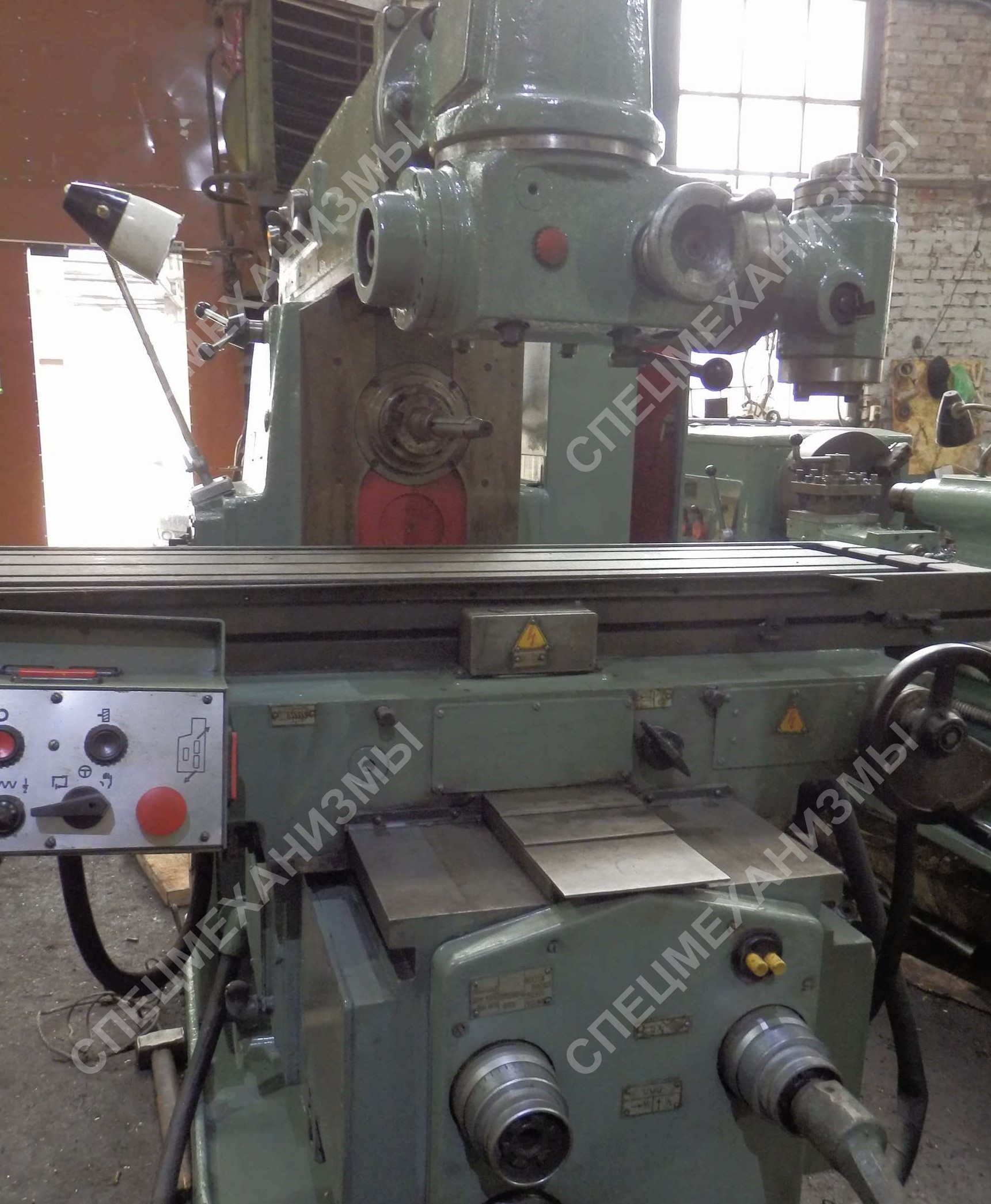

Станок оснащен хоботом, на котором установлены накладная и поворотная шпиндельные головки с индивидуальной коробкой скоростей и отдельным приводом, обеспечивающими возможность обработки детали инструментом, установленным к рабочей поверхности стола практически под любым углом в любой плоскости. Наличие отдельного горизонтального шпинделя позволяет использовать этот станок как обычный горизонтально-фрезерный.

Мощность приводов и высокая жесткость станка позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.



Особенности конструкции:
  • базовая модель (автоматические циклы по 3 координатам);
  • тип широкоуниверсальный;
    Основные конструктивные преимущества станка:
  • механизированное крепление инструмента в шпинделе;
  • устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
  • предохранительная муфта защиты привода подач от перегрузок;
  • торможение шпинделя при остановке электромагнитной муфтой.
    Основные технологические преимущества станка:
  • возможность работы с тремя подачами одновременно;
  • широкий диапазон частот вращения шпинделя и подач стола;
  • большая мощность приводов;
  • повышенный класс точности;
  • возможность одновременной работы двумя шпинделями;
  • высокая жесткость;
  • надежность и долговечность.

Технологические возможности станка могут быть расширены за счет применения на нем делительной головки, поворотного или глобусного столов.

Технические характеристики

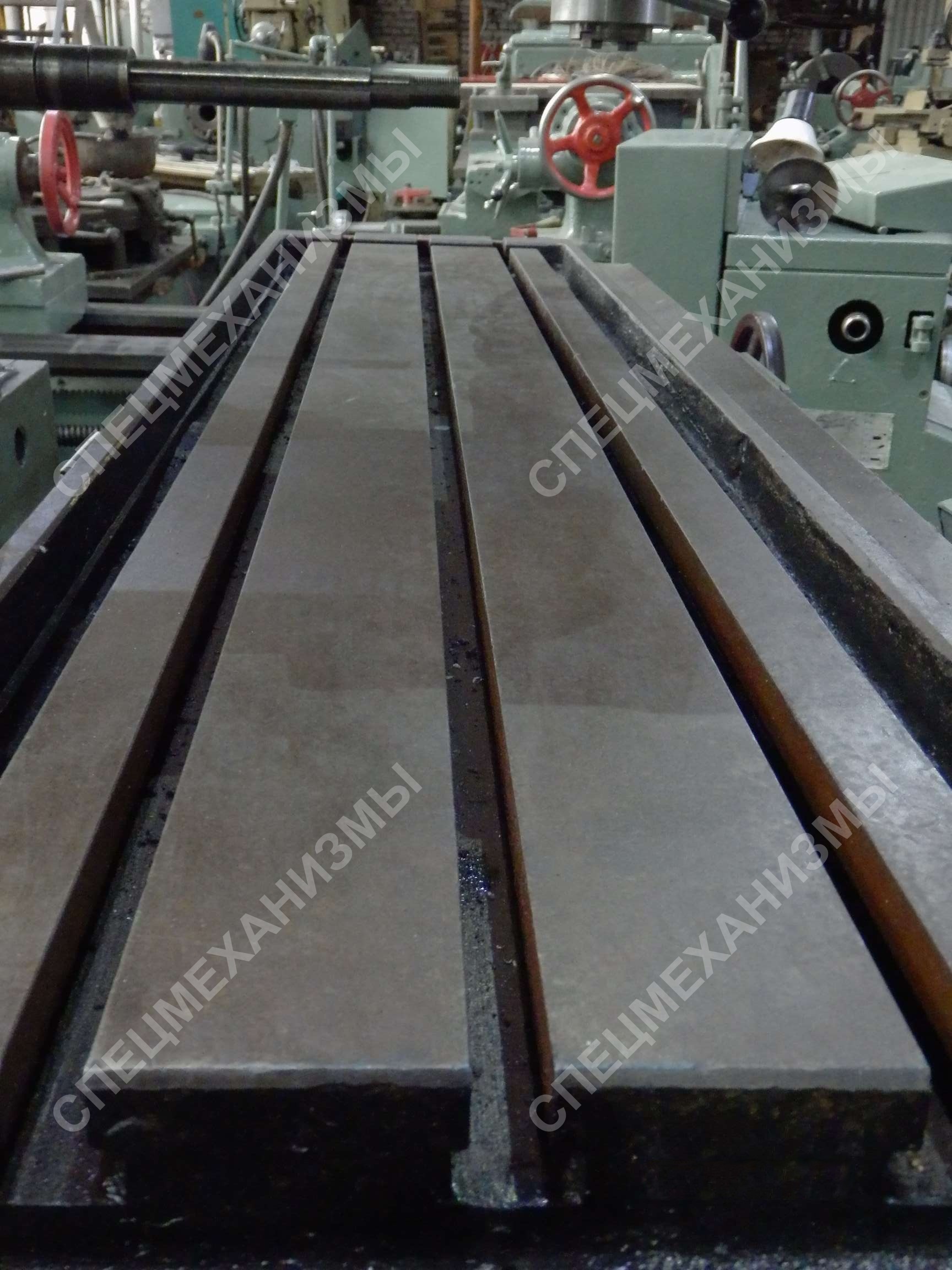

Размеры рабочей поверхности стола, мм 1600х400
Наибольшее перемещение стола, мм:
продольное 1000
поперечное 400
вертикальное 420
Поворот стола в обе стороны, град 45
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм 30-450
Пределы частот вращения шпинделя, мин -1 31,5-1600
Диапазон подач стола, мм/мин:
продольных 12,5-1600
поперечных 12,5-1600
вертикальных 4,1-530
Ускоренное перемещение стола, мм/мин:
продольное 4000
поперечное 4000
вертикальное 1330
Мощность электродвигателей приводов, кВт:
основного шпинделя 11
подач стола 3
вертикальной головы 3
Конус шпинделя по ГОСТ 30064-93
основного ISO 50
вертикальной головы ISO 40
Максимальное тяговое усилие приводов стола, Н:
продольное и поперечное 40000
вертикальное 25000
Габаритные размеры, мм: длина 2570
ширина 2252
высота 2040
Масса станка с электрооборудованием, кг 4370
