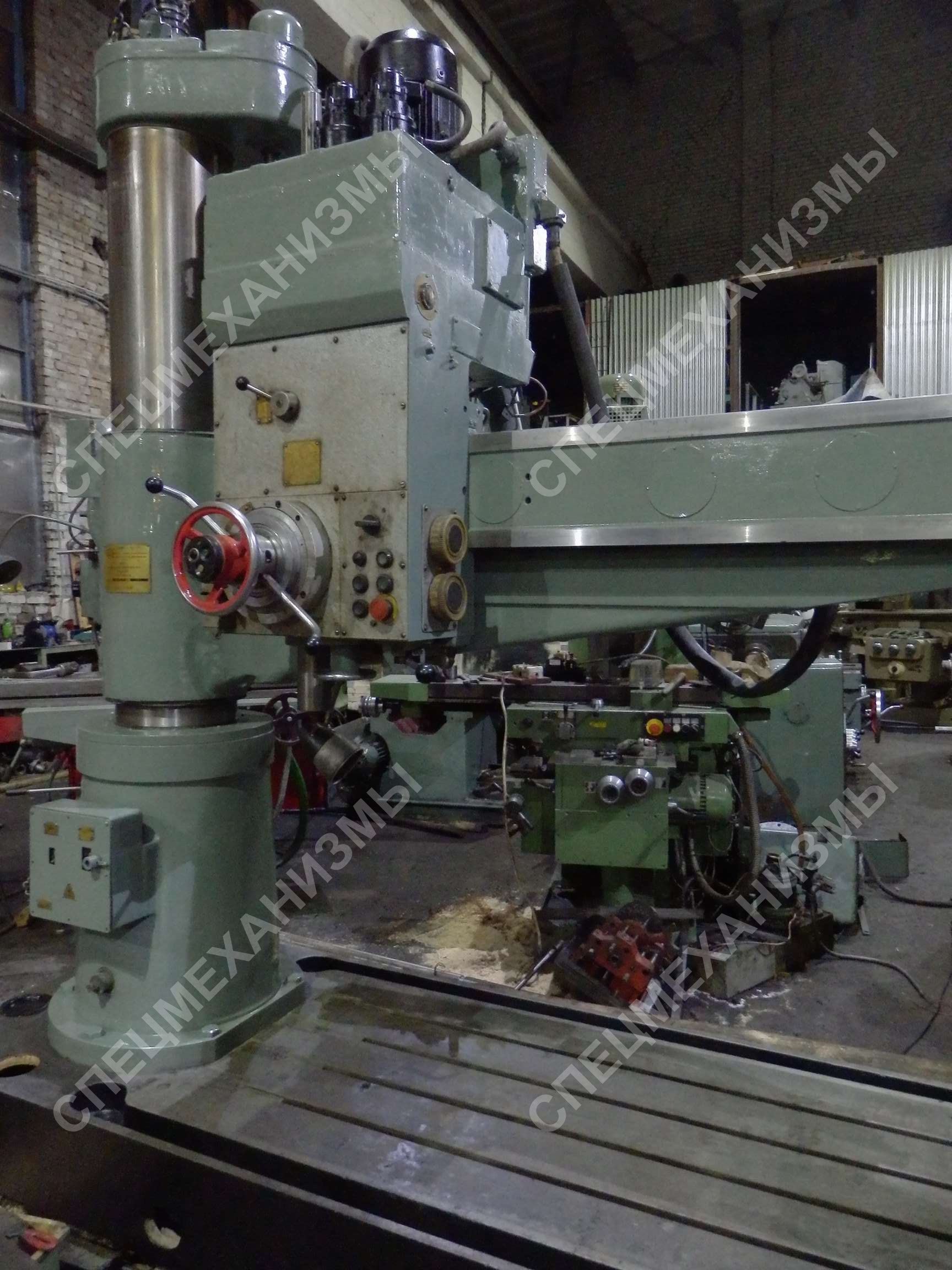

Станок радиально-сверлильный мод. 2А554Ф1
Стоимость: Уточняйте
Cтанок радиально-сверлильный 2А554Ф1 (Одесса) предназначен для обработки отверстий в средних и крупных деталях. На радиально-сверлильном станке 2А554Ф1 можно выполнять следующие виды работ:
- сверление
- зенкерование
- развертывание
- подрезка торца
- нарезание резьбы

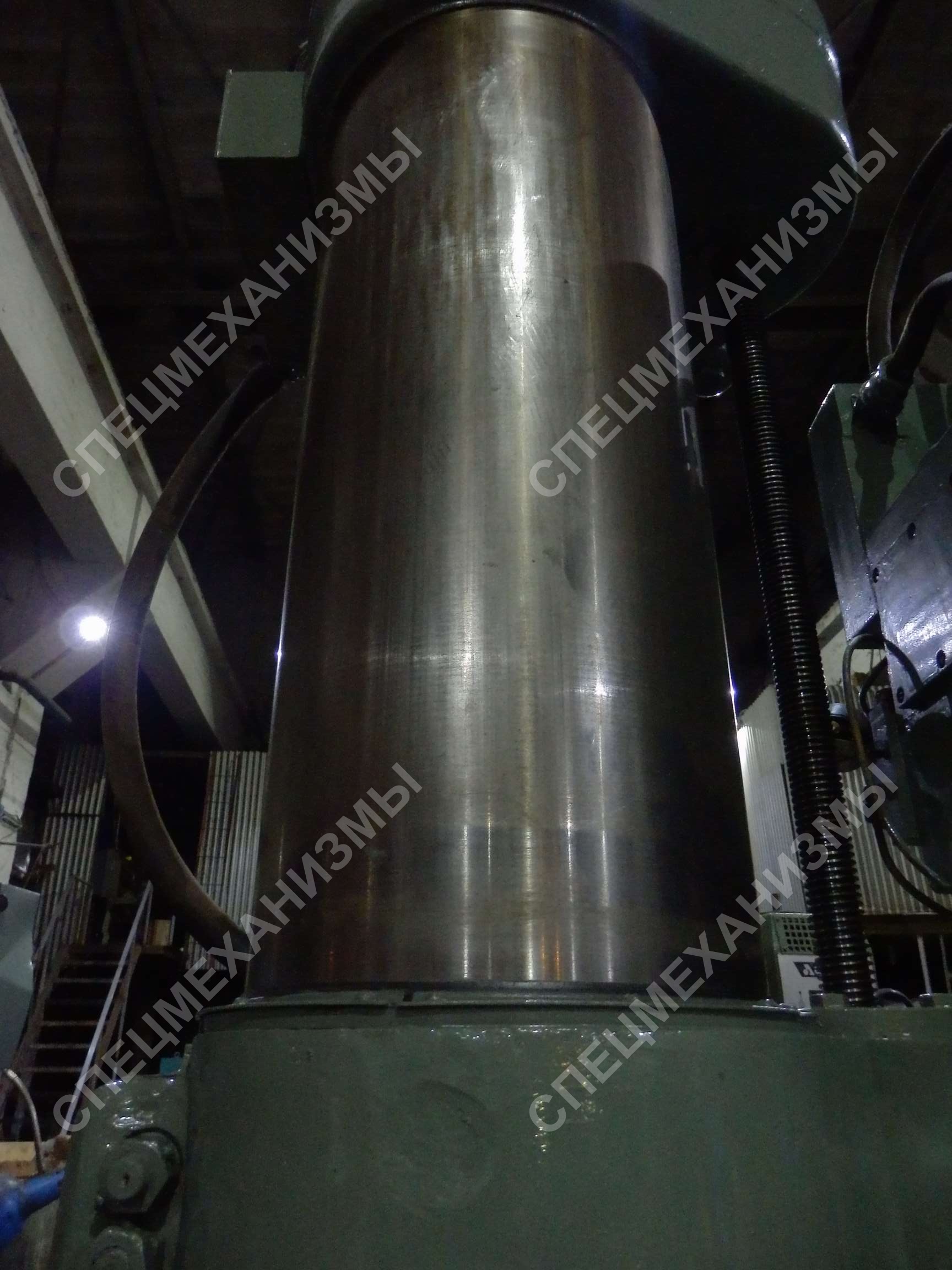

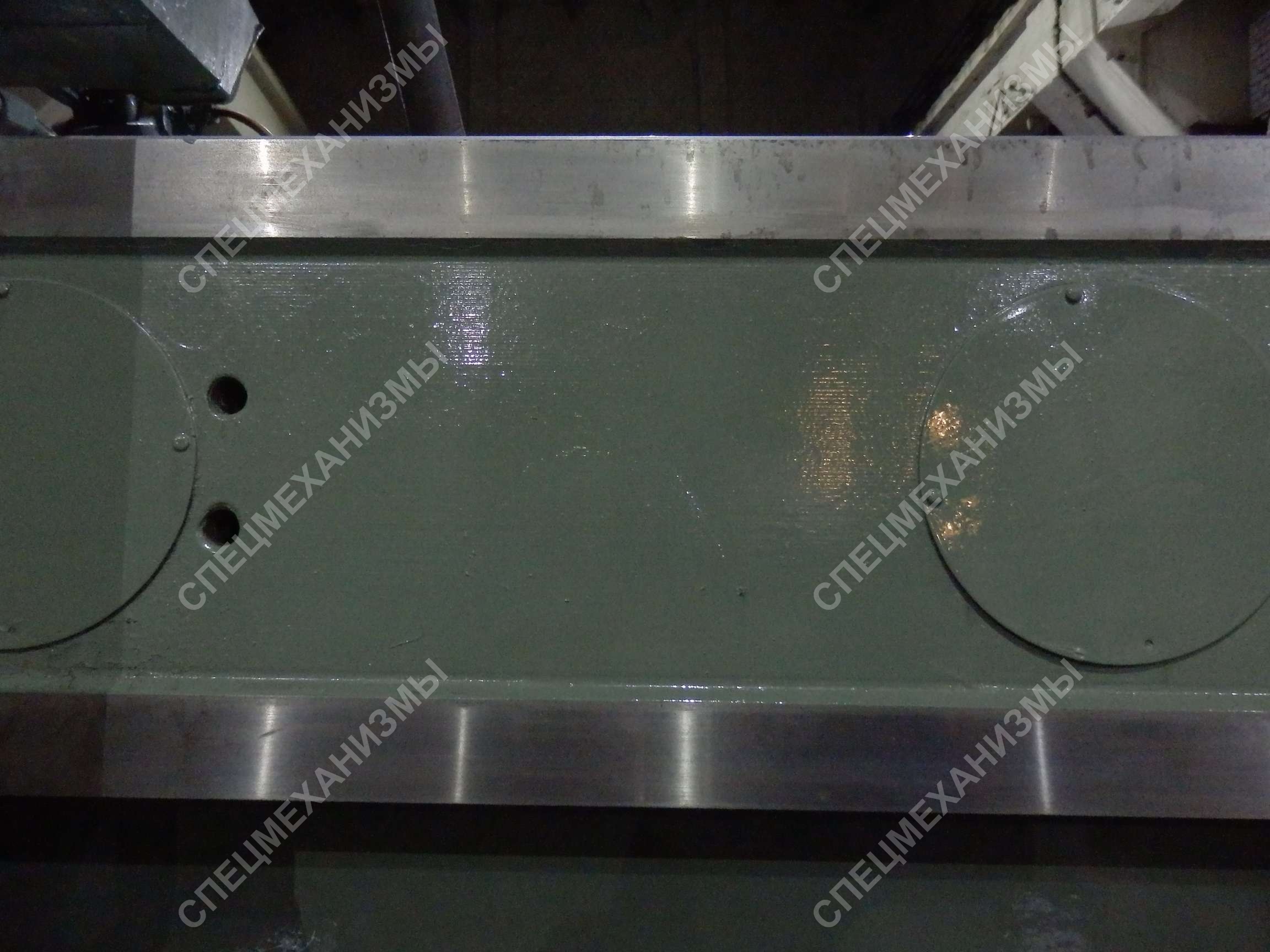

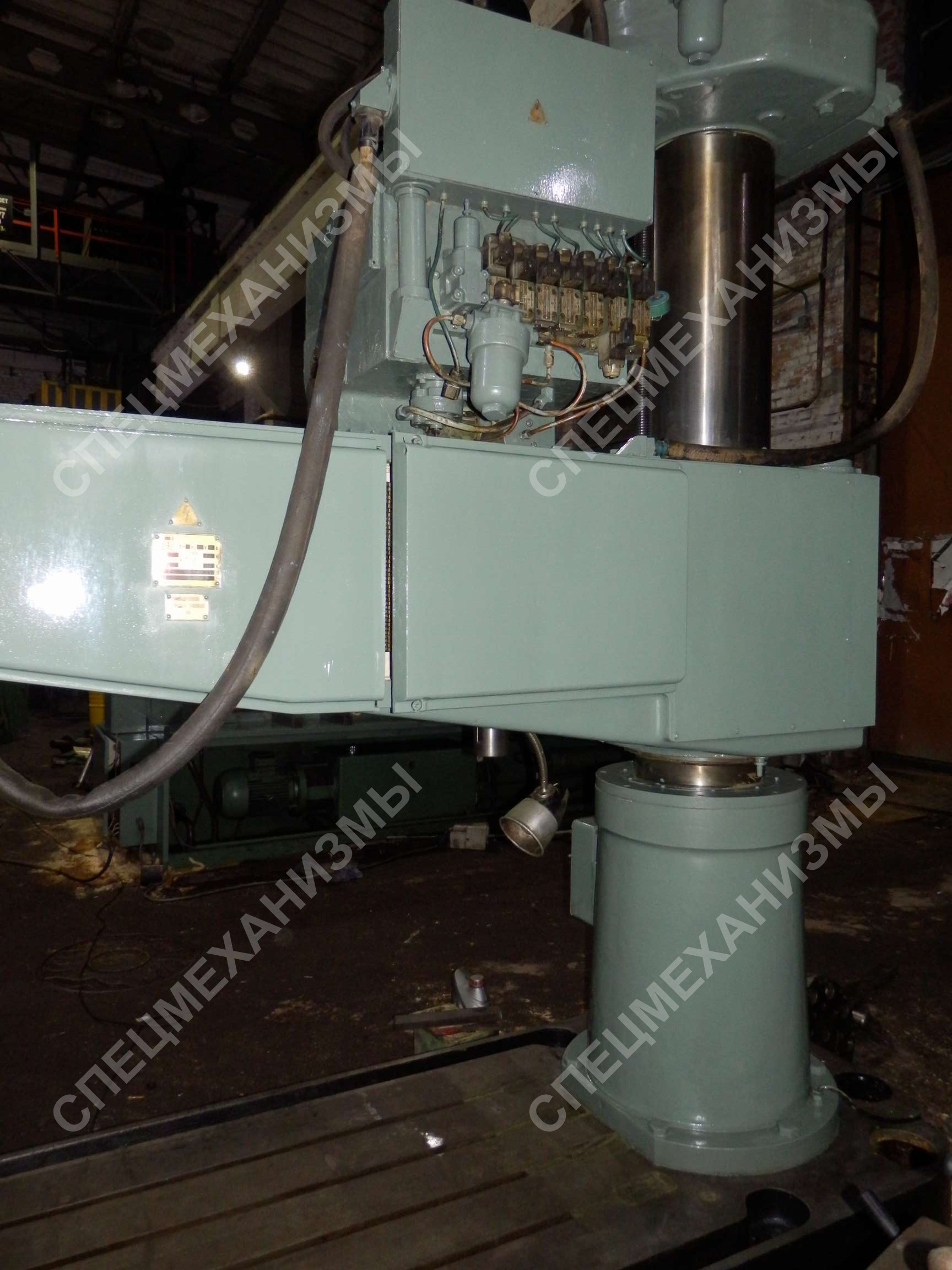

Станок радиально-сверлильный 2А554Ф1 применяется в индивидуальном, мелкосерийном и серийном производстве. Компоновка станков 2А554Ф1 традиционная для радиально-сверлильных станков и включает: Колонну, поворачивающуюся вокруг вертикальной оси на подшипниках цоколя; рукав с возможностью вертикального перемещения по колонне и с возможностью вращения вокруг вертикальной оси вместе с колонной; сверлильную головку с возможностью горизонтального перемещения по направляющим рукава; шпиндель 2А554Ф1, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки. Подача обеспечивается гильзой шпинделя. Все остальные перемещения — позиционирующие. Все части станков 2А554Ф1 перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов. Все органы управления сосредоточены на панели управления сверлильной головки. Предварительный набор частоты вращения и подачи шпинделя, а также гидравлическое управление коробками скоростей и подач обеспечивает быстрое изменение режимов. Фрикционная муфта 2А554Ф1, встроенная в коробку скоростей, обеспечивает быстрый реверс при нарезке резьб и предохраняет коробку скоростей от перегрузок. Шпиндель станка уравновешен в любой точке его перемещения. Штурвальное устройство управления сверлильной головкой радиально-сверлильного станка 2А554Ф1, имеет возможность выключения механической подачи при достижении заданной глубины сверления. Стандартное напряжение электрической сети — 380В, 50Гц.; Комплектуется сверлильной тумбой с Т-образными пазами — материал-чугун
| Технические характеристики | 2А554Ф1 |
|---|---|
| Диаметр сверления в стали, мм | 50 |
| Диаметр сверления в чугуне, мм | 63 |
| Расстояние от оси шпинделя до направляющих колонны (вылет), мм | 375-1600 |

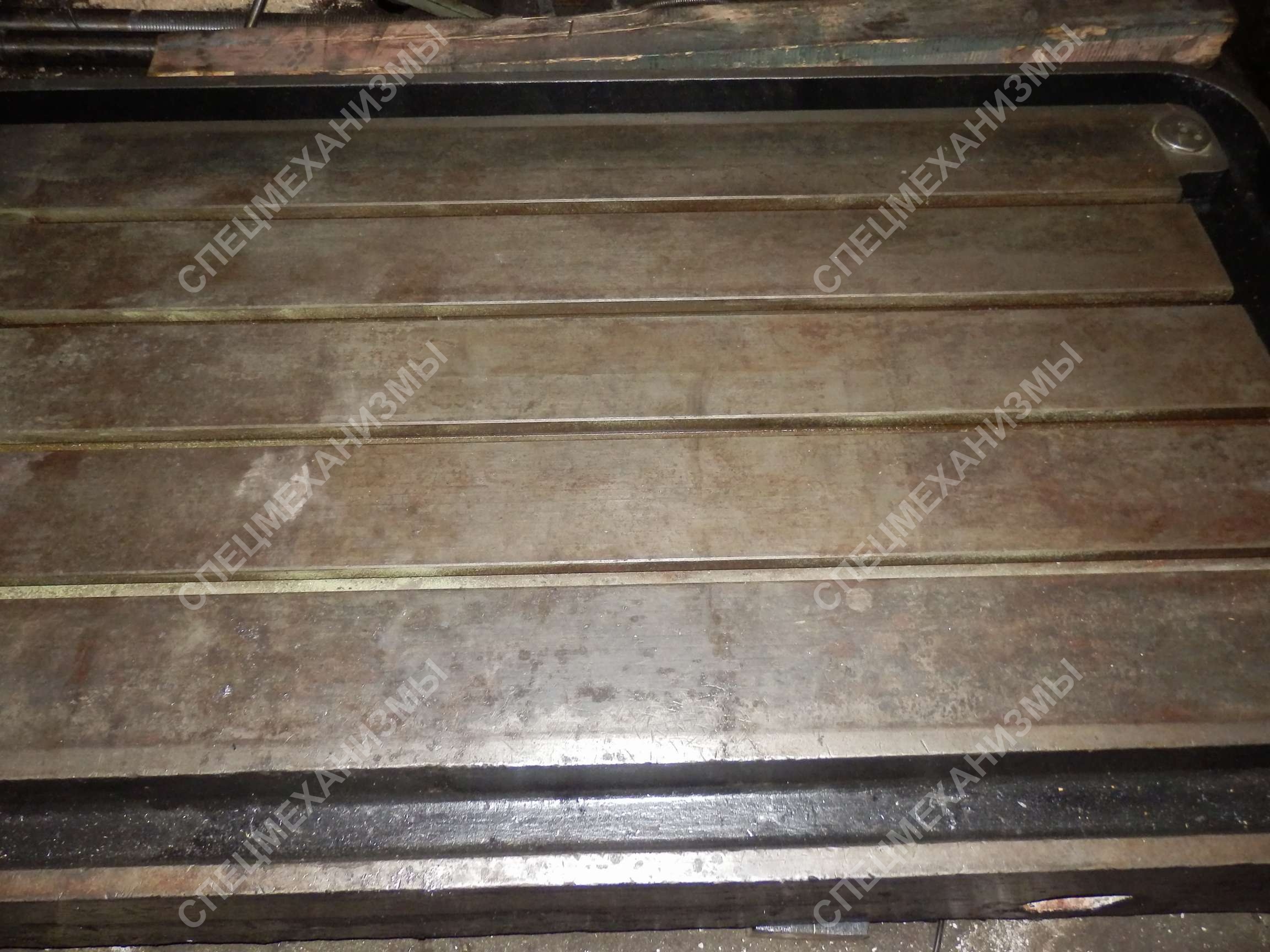

| Расстояние от торца шпинделя до рабочей поверхности плиты, мм | 450-1600 |
| Крутящий момент шпинделя, нм | 710 |
| Осевое усилие на шпинделе, н | 20000 |
| Мощность главного двигателя, кВт | 5.5 |
| Осевое перемещение шпинделя, мм | 400 |
| Перемещение головки по рукаву, мм | 1225 |
| Перемещение рукава по колонне, мм | 750 |
| Вращение рукава вокруг колонны, грд | 360 |
| Частота вращения шпинделя, об/мин | 18-2000 |
| К-во частот вращения шпинделя | 24 |
| Подачи шпинделя на оборот, мм/об | 0,045-5,0 |
| К-во подач шпинделя | 24 |
| Конус шпинделя | Морзе К5 |
| Габариты, мм | 2665х1030х3430 |
| Вес, кг | 4700 |
